Doorhan darvaza motorları: SWING 3000pro və SWING 5000pro

SWING-3000PRO və SWING-5000PRO darvaza motorları (elektromexaniki ötürücülər) orta və yüksək intensivlikdə istifadə olunan iki laylı darvazaların və qapıların, məişət və sənaye yelləncək qapılarının avtomatlaşdırılması üçün nəzərdə tutulmuşdur. Doorhan brendinin bu darvaza motorlarının üstün xüsusiyyəti onları dar dirəklərə quraşdırmağın mümkün olmasıdır.

Tətbiq sahəsi

SWING-3000PRO və SWING-5000PRO darvaza motorlarının üstünlükləri:

Quraşdırılmış limit açarları

Quraşdırılmış elektrik limit açarları motoru mexaniki dayanacaqlar olmadan darvazaya quraşdırmağa imkan verir.

Etibarlılıq və davamlılıq

Darvaza motorunun etibarlılığı və davamlılığı yüksək səmərəli planetar sürət qutusu ilə təmin edilir.

Əllə açma funksiyası

Elektrik çatışmazlığı halında, darvaza motoruna qapını əl ilə açmağa imkan verən bir sistem quraşdırılmışdır.

Geniş əməliyyat temperaturu diapazonu

Qabaqcıl dizayn həlləri və materialları darvaza motorunu geniş temperatur diapazonunda istifadə etməyə imkan verir.

SWING-3000PRO və SWING-5000PRO darvaza motorlarının dizaynı

Konstruksiya

Darvaza motorunun hissələri:

1. Ötürücü
2. Montaj kronşteyni
3. Limit açarı
4. Hərəkət vinti
5. Ayrılma qovşağı
6. Kronşteynli qayka
7. Qoruyucu örtük
8. Qoşulma kleymləri

Montaj üsulları

Əsas komplektasiya

İki elektrik motoru (elektromexaniki ötürücü), korpusda idarəetmə bloku, bərkidici elementlər, ayrılma qovşağı.

Əlavə komplektasiya

İki avtomatik cihazın uzaqdan idarə edilməsi üçün TRANSMITTER 2-PRO-BLACK pultu

Dörd avtomatik cihazın uzaqdan idarə edilməsi üçün TRANSMITTER 4-PRO-BLACK pultu

Dörd avtomatik cihazın uzaqdan idarə edilməsi üçün TRANSMITTER 4 pultu

Dörd avtomatik cihazın uzaqdan idarə edilməsi üçün TRANSMITTER 4-COLOR pultu

COMMAND-433 simsiz idarəetmə düyməsi iki avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur. Pultu avtomobilin günəş qoruyucusuna, eləcə də divara quraşdırmaq üçün rahat kronşteynə malikdir.

Motor idarəetmə blokuna idarəetmə əmrini göndərmək üçün SWITCH ayrılma mexanizmi olan açar.

Daxili və ya xarici DoorHan qəbuledicisi ilə təchiz edilmiş elektrik darvazası motorunu uzaqdan idarə etmək üçün KEYPAD kod klaviaturası.

Açarı çevirərək avtomatik sistemin idarəetmə blokuna idarəetmə əmrini göndərmək üçün KEYSWITCH_N düyməsi.

Avtomatik cihazı idarə etmək üçün anti-vandal kod klaviaturası KEYCODE. Xarici klaviatura və ya proxy kart oxuyucusu kimi istifadə edilə bilər.

Mobil telefondan siqnal qəbul etmək və elektrik sürücüsünü işə salmaq üçün idarəetmə əmrini ötürmək üçün GSM modulu.

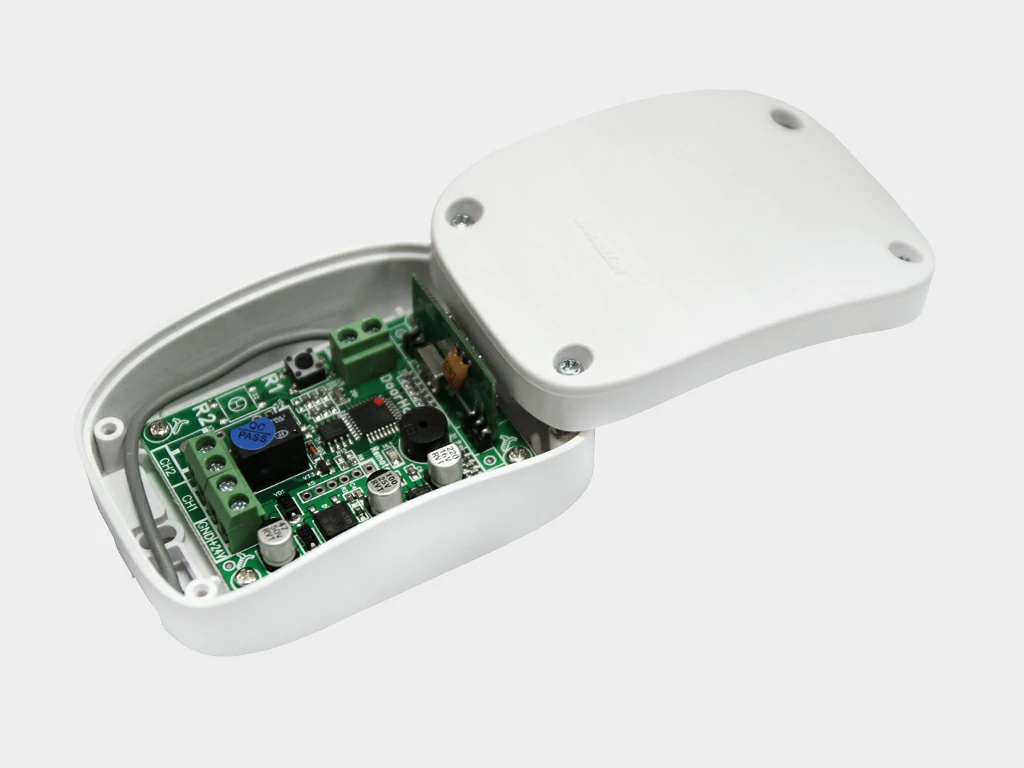

DoorHan pultundan istifadə edərək digər istehsalçıların avtomatlaşdırılmasına nəzarət etmək üçün xarici radio qəbuledicisi DHRE-1.

Siqnalın gücləndirilməsi üçün antenna ANTENA-433. Qəbuledici və ötürücü arasında maneələr olduqda istifadə olunur.

Elektrik sürücülərinə simsiz nəzarət (nəzarət siqnalının yaradılması, NO) üçün WI-FI modulu.

Darvaza və piyada qapısına nəzarət funksiyası ilə Domofon DOMO7.

Qapının hərəkəti barədə xəbərdarlıq etmək üçün LAMP-PRO antenalı LED siqnal lampası.

İnfraqırmızı ötürücü və qəbuledicidən ibarət PHOTOCELL-N təhlükəsizlik fotoselləri.

İnfraqırmızı ötürücü və qəbuledicidən ibarət PHOTOCELL-PRO asimmetrik açılışlar üçün fırlanan lövhəli simsiz təhlükəsizlik fotoselləri.

Səsli bildiriş üçün Sirena

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultları 2021-ci ildən istehsal olunan bütün növ DoorHan avtomatlaşdırmasının uzaqdan idarə edilməsi üçün nəzərdə tutulub. Sürücü radio qəbuledicisində iki yaddaş hüceyrəsini tuturlar. Bu pultlardan istifadə etməklə siz eyni vaxtda və ya ayrı-ayrılıqda beş/on beş cihazın idarə edilməsini həyata keçirə bilərsiniz.

Texniki xüsusiyyətləri

Parametr	Dəyəri	Qeydlər
Maksimum qanad uzunluğu, m	3; 5	Modeldən asılı olaraq
Təchizat gərginliyi, V	220–240
Maksimum qanad çəkisi, kq.	400; 500	Modeldən asılı olaraq
Güc, W	150
İşləmə temperaturu diapazonu, °C	-40...+55
Qapının açılma sürəti, m/dəq	0,9
IP mühafizə sinfi	54
İstifadə intensivliyi,	50	t = 20 °C temperaturda

 Darvaza motorlarının istismar şərtləri

1. Darvaza motorunu quraşdırmadan əvvəl, darvazanın düzgün açıldığına əmin olmalısınız.
2. Quraşdırılacaq motorun xüsusiyyətlərinin iqlim şəraitinə uyğun olmasına əmin olmaq lazımdır.
3. Tez alışan maddələrin və ya təhlükəli mühitin mövcud olduğu otaqlarda avadanlıqların quraşdırılması qadağandır.
4. Darvaza hərəkət edərkən sürücünün hərəkət edən və sabit hissələri arasında heç bir obyektin sıxılmadığından əmin olun.
5. Motora zərər verməmək üçün yalnız DoorHan aksesuarlardan istifadə etmək lazımdır.
6. Elektrik mühərrikini sönmüş vəziyyətdə qoymaq qadağandır.
7. Təmir və ya tənzimləmə tələb olunarsa, motoru söndürün.
8. Elektrik motorunu işə salmazdan əvvəl onun əhatə dairəsində heç bir yad obyektin olmadığından əmin olun.
9. Darvaza və piyada qapısı yalnız qapı dayandırıldıqda və sürücü söndürüldükdə açılmalıdır.
10. Uşaqların motordan və ya aksesuarlardan istifadə etməsinə icazə verməyin.
11. Avtomatik hissəyə dəyişiklik etmək qadağandır.
